详细描述

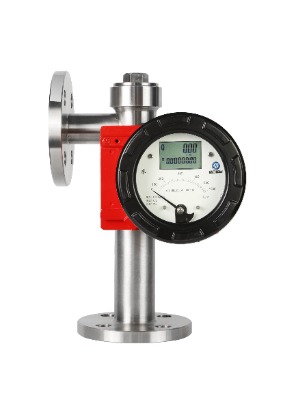

金属管转子流量计是工业常用变面积式流量测量仪表,采用垂直锥形测量管结构,介质自下而上流经测量管,浮子受重力、浮力与流体动力作用形成动态平衡,浮子位移对应流量大小 .

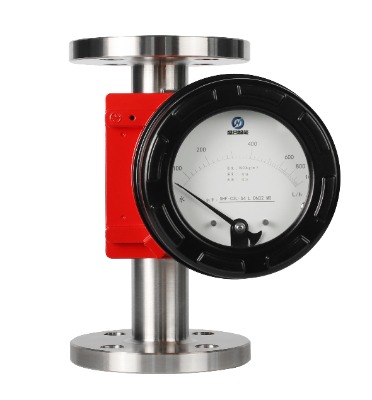

产品分为就地显示型、智能远传型：就地款可现场直观读取流量；远传款可输出 4-20mA 标准信号,支持 HART 通讯,能够对接 PLC、DCS 自动化控制系统 .
仪表采用全金属壳体,结构坚固,具备良好的耐温、耐压、耐腐蚀性能,可选防爆结构,适配复杂工业工况 .
可用于液体、气体介质的流量监测与工艺控制,在化工、石油、冶金、电力、造纸、医 药等行业大量应用 .

技术参数
仪表型号：SHF
安 装形式：垂直安 装,自下向上
垂直安 装,自上向下
水平安 装,自左向右或自右向左
底侧安 装,底进侧出
侧侧安 装,侧进侧出
指示器 现场就地瞬时流量指示
现场就地瞬时流量指示,带上下限位警报
远传型指示器,现场瞬时,累积流量指示,24V DC供电,二线制4-20mA输出,带HART@通讯协议,本安 防爆
远传型指示器,现场瞬时,累积流量指示,24V DC供电,二线制4-20mA输出,带HART@通讯协议,隔爆型
3.6V锂电池供电,现场液晶瞬时和累积流量显示,无信号输出
测量范围 ：下量程 1～10L/h水,0～0.7m3/h Air at ATP
上量程 20～200m3/h水,400～4000m3/h Air at ATP
介质温度 ：就地型 -40℃～＋300℃ 远传型-20℃～＋80℃
环境温度 ：就地型 -40℃～120℃ 远传型-20℃～70℃
精度： 就地型 ±1.5％ 远传型±1.0％
量程比： 10：1
防护等级： IP65 IP67
防爆标志： ExiaⅡCT6本安 防爆型；ExdⅡCT6 Gb隔爆型
电缆接口 ：本安 型：M20×1.5 隔爆型：1/2”NPT
公称压力： DN15-DN50 4.0Mpa DN80-DN200 1.6Mpa
夹套形式 ：保温夹套、冷却夹套
连接形式 ：法兰连接 标准HG/T20592-2009
附件: 磁过滤器 直管段
