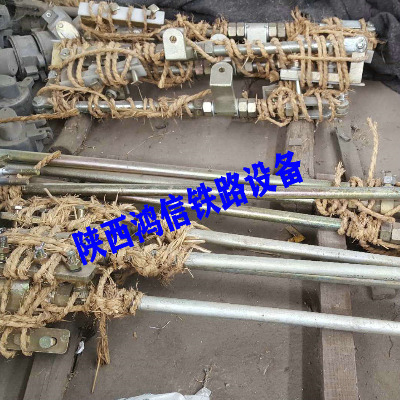

陕西鸿信铁路设备的角钢式托盘式道岔安 装装置含道岔杆件,道岔安 装装置适用于铁路、地铁、城市轻轨交通道岔安 装 . 适应于43kg、50kg、60kg单开、AT、复式交分道岔转辙机 . 安 装图号：电号9091、电号9106、S0515、S0501等 . 道岔图号：CZ2209、专线4249、CZ2545等 . 电务托盘式安 装装置构成：两长两短弯板式托盘、20×70、20×80、20×90高强度螺栓各2套、24×80螺栓6套、橡胶垫板2块,道岔安 装装置三、五杆即尖端杆、密贴调整铁杆、连接杆 . 角钢式安 装装置构成：2根3150㎜长角钢、2根1575㎜短角钢、20×60及20×70安 装螺栓各4套、道岔安 装装置三、五杆即尖端杆、密贴调整铁杆、连接杆 . 铁路电务信号道岔杆件绝缘及钢轨绝缘安 装装置绝缘,主要有钢轨轨端绝缘、槽型绝缘、绝缘管、绝缘垫、四孔板、二孔板、道岔杆件绝缘、方钢绝缘、角钢绝缘、轨距杆绝缘、L铁绝缘,和加槽型绝缘轨端绝缘、槽型绝缘等 . 材质：尼高强超韧尼龙、环氧树脂 .  一套 50kg钢轨绝缘包含：槽型绝缘4个、钢轨绝缘1个、 绝缘套管12个；绝缘垫12个 . 端杆绝缘：二孔弯板280*50*5 2块（左右各1块）、绝缘管垫21*27*30*35 4个 . 方钢绝缘：二孔弯板180*54*32*5 2块（左右各1块）、绝缘管垫21*27*20*25 4个 . 角钢绝缘：二孔弯板180*52*5 2块（左右各1块）、绝缘管垫19*25*19*24 4个 . 角钢绝缘：二孔弯板260*85*5 2块（左右各1块）、绝缘管垫21*27*11*16 4个 . 绝缘轨距杆：四孔板305*50*5 2块、绝缘管19*25 4个、绝缘管19*38*5 4个 . 方钢扁拉杆：四孔板320*60*5 2个、绝缘管19*25 4个、绝缘管19*38*5 4个 . 槽型绝缘43kg三段式400*125mm 43kg两段式：295*86.88mm 50kg两段式、415*215mm,50kg三段式290*215mm . 道岔绝缘是指在铁路道岔处安 装的绝缘材料,用于隔离不同轨道间的电路,防止电流干扰和误操作,保证铁路运输安 全 . 轨道区段绝缘是指在铁路轨道上安 装的绝缘材料,用于隔离不同区段的电路,防止电流干扰和误操作,保证铁路运输安 全 . 为了防止轨道电路在道岔处因安 装装置混电而出现红光带,需要在道岔安 装装置的各个关键部位使用绝缘材料进行隔离 . 这些绝缘部位主要包括尖端杆处的L铁绝缘和螺丝绝缘管垫、方钢处的耳铁绝缘和螺丝绝缘管垫,以及长角钢与钢轨连接处的座铁绝缘铺板和螺丝绝缘管垫 . 绝缘主要涉及铺板与枕木、钢轨之间的隔离,以及螺丝管垫等部位的绝缘 . 由于提速道岔的杆件与钢轨采用分动安 装方式,因此绝缘通常被安 装在杆件连接螺丝处 . 这些绝缘的测试标准应达到或超过200Ω .
